Ugradnja poprečne poluge na stup je kritična operacija u nadzemnim sustavima distribucije električne energije. Ispravna instalacija izravno utječe na stabilnost linije, razmak vodiča i dugoročnu-sigurnost. Ovaj vodič opisujestandardni postupak ugradnje poprečne poluge na stupove, široko prihvaćen u projektima distribucije srednjeg{0}}napona (kao što je 10 kV).
1. Priprema prije instalacije
1.1 Odabir materijala
Odaberite odgovarajućekrižna rukaprema zahtjevima projektiranja voda, uključujući razinu napona, duljinu raspona i uvjete opterećenja. Uvjerite se da je poprečna rukamaterijal, dimenzije i mehanička čvrstoćau skladu sa specifikacijama projekta.
Pripremite odgovarajući hardver za stupove, uključujući:
- U-vijci ilipole band stezaljke
- Plosnate podloške i opružne podloške
- Vijci i matice (preporučuje se vruće{0}}cinčano)
- Čelični odstojnici ili potporne ploče (ako je potrebno)
Korištenje certificiranih fitinga-otpornih na koroziju pomaže u osiguravanju dugog vijeka trajanja u vanjskim okruženjima.

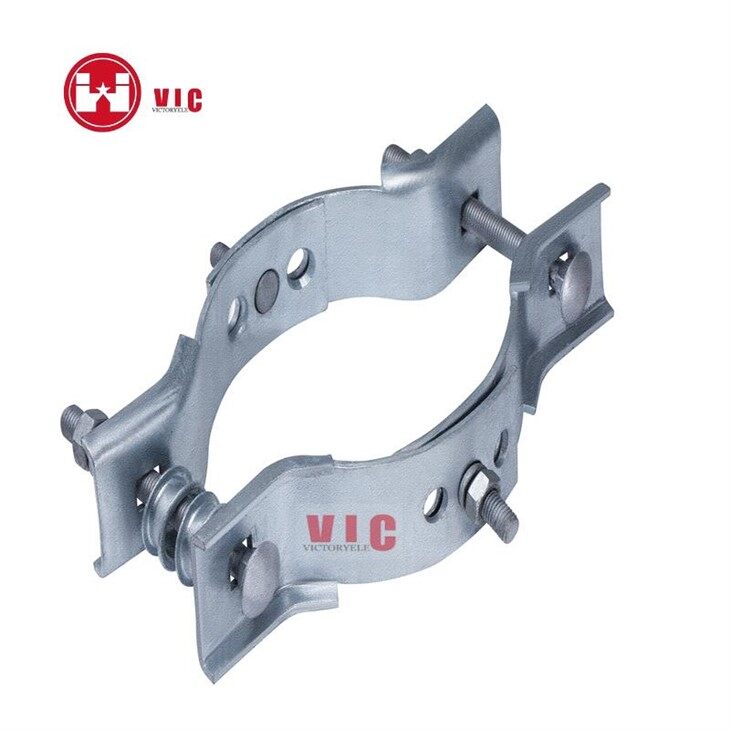

Stezaljka za motke
1.2 Priprema alata
Pripremite odobrene alate za penjanje i postavljanje, kao što su:
- Alati za penjanje po stupovima (penjalice ili stepenice)
- Sigurnosni pojas i uže
- Uže za podizanje
- Ključevi, kliješta, mjerna traka i razina
Sve alate treba unaprijed pregledati kako bi se potvrdilo da su u dobrom stanju i unutar valjanih razdoblja pregleda.
1.3 Sigurnosne mjere
Nosite odgovarajućeosobna zaštitna oprema (PPE), uključujući:
- Zaštitna kaciga
- Zaštitne rukavice
- Radna odjeća i zaštitne čizme
Postavite znakove upozorenja oko radnog područja kako biste spriječili neovlašteni pristup. Instalacija poprečne ruke visoko je-rizična radnja iznad glave i mora slijediti lokalne propise o električnoj sigurnosti.
Penjačice
2. Operacije penjanja na stup
2.1 Pregled prije-penjanja
Prije penjanja pregledajte stup za:
- Strukturna stabilnost
- Pukotine ili oštećenja na bazi
- Olabavljene spojne žice
Provedite ispitivanje alata za penjanje na udar i ispitivanje zateznosti sigurnosnih pojaseva. Još jednom vizualno pregledajte svu opremu prije izrona.
2.2 Postupak penjanja
Podesite penjalice prema promjeru stupa i ravnomjerno se penjite na radnu visinu. Kada je na mjestu, čvrsto pričvrstite sigurnosni pojas za stabilnu konstrukciju na stupu kako biste spriječili klizanje ili pad.
3. OdređivanjeKrižna rukaPoložaj ugradnje
3.1 Mjerenje i označavanje
Upotrijebite mjernu traku za točno označavanje položaja ugradnje na temelju čimbenika dizajna linije kao što su duljina raspona, progib i raspored vodiča.
- Za ravne-stupove obično se postavljaju poprečne poluge150–300 mm ispod vrha stupa
- Za kutne ili slijepe-stupove, položaj se mora prilagoditi prema smjeru linije i zahtjevima napetosti
Precizno pozicioniranje osigurava pravilan razmak vodiča i mehaničku ravnotežu.
4. Proces ugradnje križne ruke
4.1 Početno pozicioniranje
Podignite poprečnu ruku u položaj pomoću užeta za podizanje. Držite polugu okomito na stup i poravnajte rupe za vijke s prethodno-izbušenim rupama na stupu. Za dulje poprečne ruke mogu se koristiti privremeni nosači kako bi se spriječilo pomicanje tijekom instalacije.
4.2 Ugradnja vijaka
U-umetnite U-vijke ili strojne vijke s unutarnje strane stupa prema van, prolazeći kroz rupe i na stupa i na poprečnoj ruci. S vanjske strane sastavite komponente pravilnim redoslijedom:
- Ravna podloška
- Opruga za pranje
- Orah
HDG okrugle podloške
4.3 Zatezanje i poravnavanje
Ravnomjerno zategnite matice pomoću ključa. Tijekom zatezanja provjerite:
- Horizontalna razina poprečne ruke
- Vertikalno poravnanje i torzija
Odstupanje na krajevima poprečne ruke ne smije biti veće od20 mm. Upotrijebite libelu ili visak za konačna podešavanja prije potpunog zatezanja.
5. Inspekcija i prihvaćanje
5.1 Završna inspekcija
Nakon instalacije izvršite sveobuhvatnu provjeru:
- Poprečna ruka je ravna i pravilno postavljena
- Svi vijci i matice su potpuno zategnuti
- Duljina izbočine vijka zadovoljava standarde (obično ne manje od 5 niti i ne više od 30 mm)
- Nema labavog hardvera ili hardvera koji nedostaje
5.2 Čišćenje stranice
Uklonite sav alat, užad i ostatke materijala sa stupa i tla kako biste osigurali čisto i sigurno radno mjesto.
6. Važne sigurnosne napomene
- Ugradnju poprečne armature mora izvesti dokvalificirano i iskusno osoblje
- Mora biti prisutan namjenski nadzornik sigurnosti
- Operacije se ne smiju izvoditi u nepovoljnim vremenskim uvjetima kao što su jak vjetar, kiša, munje ili snijeg
Zaključak
Ispravna ugradnja poprečnih nosača na stupove je neophodna za sigurnost, pouzdanost i dugovječnost nadzemnih vodova za distribuciju električne energije. Slijedeći standardizirane postupke instalacije i korištenjem visoko-kvalitetnog hardvera za vodove, komunalna poduzeća i izvođači mogu značajno smanjiti rizike održavanja i poboljšati ukupne performanse sustava.
Ovaj vodič služi kao praktična referenca zaugradnja poprečne poluge na stupove, podržavajući sigurnu i učinkovitu izgradnju dalekovoda diljem svijeta.
Ako pregledavate metode instalacije za novi projekt ili procjenjujete opcije hardvera za različite razine napona i okruženja, tehnički tim naVictory Electric Power Equipment Co., Limitedmože pružiti specifikacije proizvoda, smjernice za primjenu i preporuke za konfiguraciju na temelju praktičnog iskustva na terenu.
