U energetskoj infrastrukturi, proces "postavljanja voda na stup"-tehnički poznat kaoŽica dirigenta-je jedna od najkritičnijih faza. Slijedeći međunarodne standarde poputIEEE 524iIEC 60826, ovaj vodič opisuje profesionalne postupke za osiguranje stabilnosti linije, električne sigurnosti i dugovječnosti hardvera.
1. Priprema prije-instalacije
Prije nego što se otvori prvi kolut vodiča, moraju se dovršiti dva kritična koraka:
- Inspekcija stupova i hardvera:Provjerite strukturalni integritet polova. Postavite poprečne poluge i izolatore prema projektu. U ovoj fazi odabir visoke-kvaliteteVIC utičnica ClevisesiLink hardverosigurava da sklop može izdržati nadolazeće napetosti žica.
- Lanac-prijenosa naprezanja:Osigurajte da su sve točke pričvršćivanja pripremljene za učinkovit prijenos mehaničkih opterećenja s vodiča na konstrukciju stupa.
Vruće pocinčani izolatorski nosač za bočnu montažu
2. Odabir metode nizanja
Na temelju naponske razine i terena, inženjeri obično biraju između dvije metode:
| metoda | Primjena | Ključna oprema | Prednost |
| Zatezanje žica | Visoki napon / dugi rasponi | Zatezači, izvlakači, remenice | Sprječava habanje vodiča; precizna kontrola progiba. |
| Ručno nizanje | Niski napon / ruralna područja | Koloturnice, Ručni alati | Niska cijena; jednostavan za-projekte na kratke udaljenosti. |
3. Tehničke operacije korak-po-korak
A. Razmotavanje dirigenta
Vodič mora biti vođen kroz remenice za otvaranje (putne blokove) postavljene na poprečne poluge. Time se sprječava da žica dodiruje tlo, što bi moglo uzrokovati oštećenje površine i dovesti do koronskog pražnjenja u visoko-naponskim vodovima.
B. Zatezanje i podešavanje ugiba
Sag (S) je okomita udaljenost između vodiča i zamišljene ravne linije između dva pola. Izračunava se pomoću formule:
S=wd2/8T
(Gdjewje težina vodiča po jedinici,dje duljina raspona, iTje napetost).
PoIEEE 524, tolerancija progiba trebala bi biti unutar±5% projektirane vrijednosti. Ispravno ugibanje sprječava pucanje konopa zbog kontrakcija hladnog-vremena ili prenisko ugibanje tijekom ljetnih vršnih opterećenja.
C. Osiguranje linije naprednim hardverom
Nakon što se postigne točan ugib, vodič se mora "učvrstiti" ili osigurati. Ovo je trenutak u kojem precizno{1}}projektirane armature tvrtke Victory Electric postaju ključne:
- Unaprijed oblikovane slijepe ulice i zahvati:Za terminalne polove, prethodno oblikovane hvataljke pružaju superiorno, ravnomjerno prianjanje vodiča bez točaka koncentracije naprezanja koje se nalaze u tradicionalnim stezaljkama s vijcima.
- Oklopne šipke:Instaliran na točkama ovjesa radi zaštite vodiča od naprezanja savijanja i eolskih vibracija.

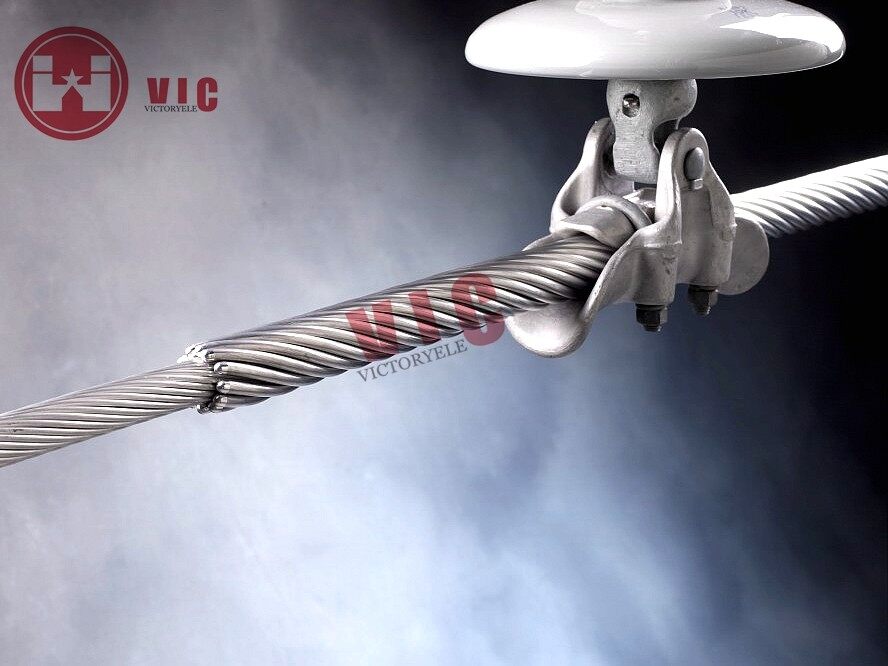

Preformirani oklopni štap
4. Usklađenost sa sigurnošću i razmakom
Nakon -instalacije, vod mora ispunjavati minimalne zahtjeve za razmakom. Za aRazvodni vod 10kV, minimalni razmak od tla u stambenim područjima obično je6,5 metara(prema DL/T 5220).
Zaključak: Inženjerska izvrsnost s Victory Electricom
Pravilna instalacija vodiča zahtijeva više od samog rada; zahtijeva poštivanje inženjerske discipline i visoko{0}}hardver. Victory Electric podržava globalne EPC izvođače s punim paketomElektrične armaturekoji osiguravaju da svaki konop postavljen na stup ostane ondje do kraja30-50 godinavijek trajanja.
